Измеритель расхода и скорости ИС-14.М (расходомер дымовых газов)

Назначение

Измеритель расхода и скорости газового потка ИС-14.М - предназначен для непрерывного измерения скорости и расхода отходящих дымовых газов топливосжигающих установок, работающих на любом виде топлива. Применяется в автоматических системах непрерывного контроля выбросах загрязняющих веществ  в атмосферу (ФЗ-219)

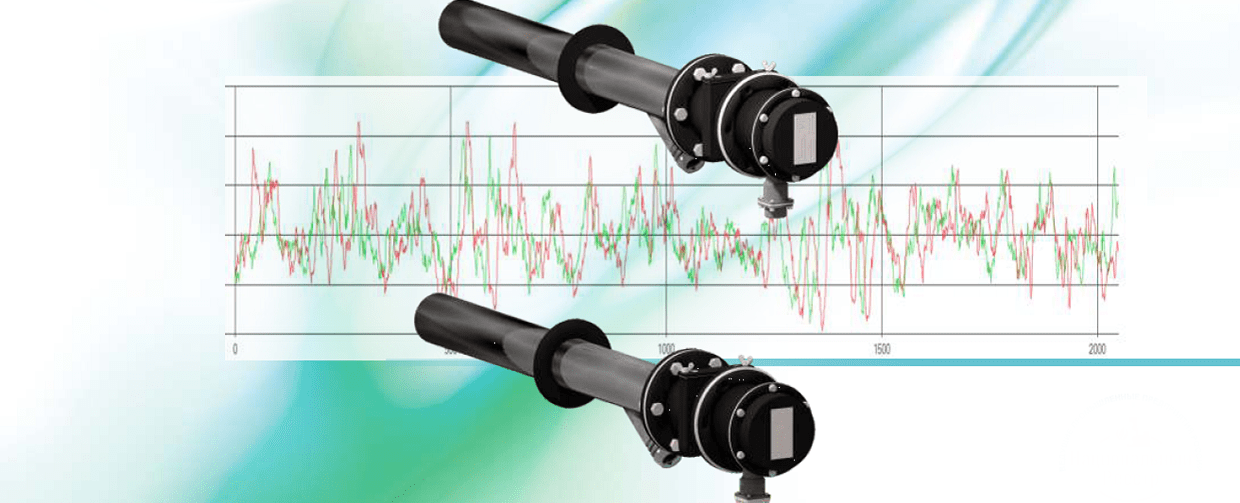

prod3

Преимущества

  • Бесконтактный способ измерения;
  • Не требуется наличие прямых участков газохода до и после установки;
  • Работа с горячими дымовыми газами (до 1000оС)
  • Работа с сильнозапыленными газовыми средами.



Принцип работы



Измерение скорости газового потока происходит методом инфракрасной кросс-корреляции.

Принцип действия расходомера ИС-14.М основан на инновационном методе измерения времени прохождения устойчивых флуктуаций (неоднородностей) температур газового потока известного расстояния.

prod3 1

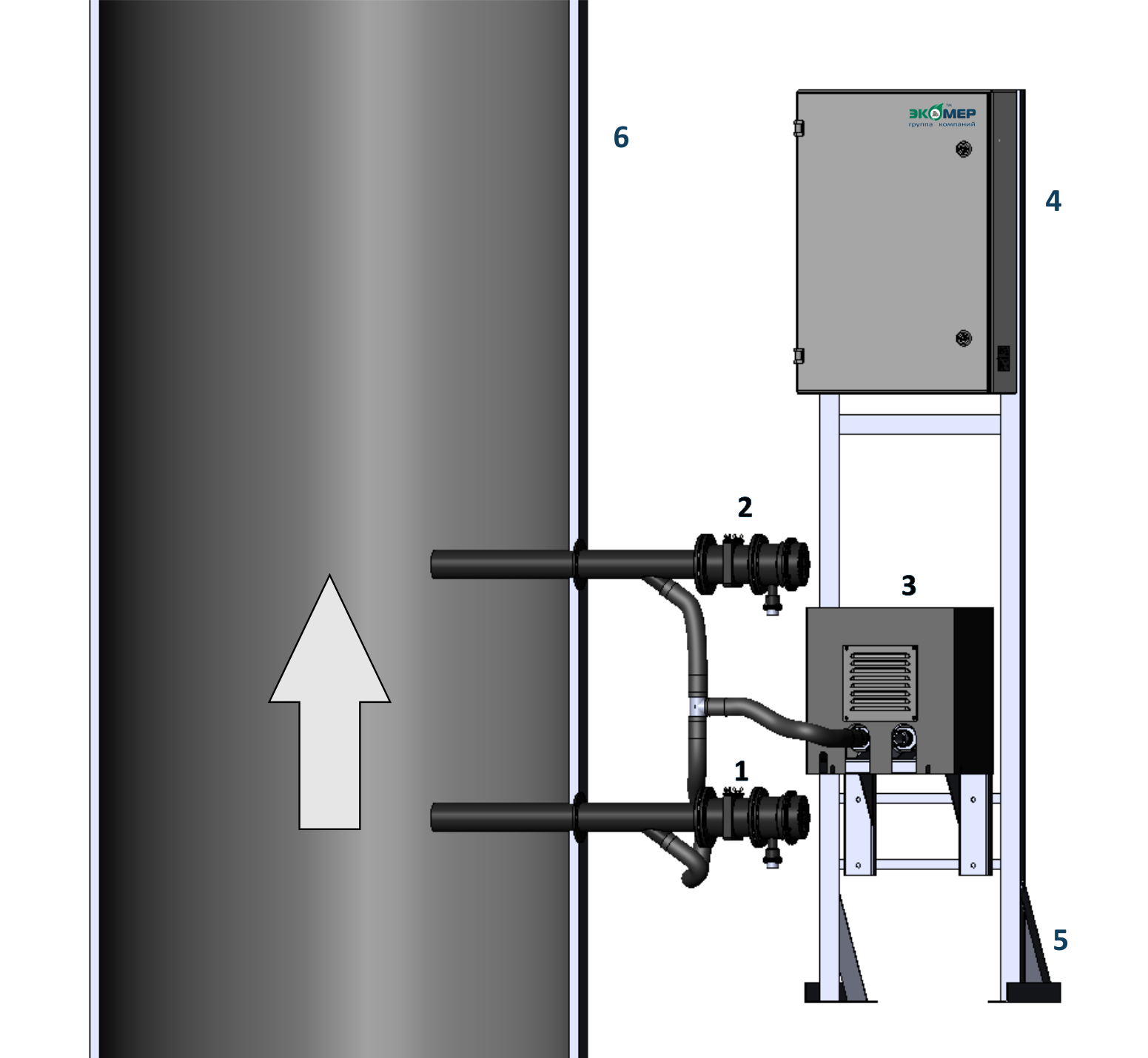

1,2 – Датчики измерительные
3 – Блок воздухонагнетателя
4 – Блок измерительный
5 – Монтажная рама (опция)
6 – Дымовая труба/газоход



Метрологические и технические характеристики

Характеристика

Значение

Диапазон измерений скорости газового потока, м/с

от 0.2 дo 50

Предел допускаемой относительной погрешности измерений скорости газового потока в рабочих условиях δv1, %

в диапазоне от 0,2 до 5 м/с включительно в рабочих условиях



±(0,2/V)*100



Пределы допускаемой относительной погрешности измерений скорости газового потока в диапазоне свыше  5 до 50 м/с, %

± 3

Диапазон измерений  объемного расхода газа при рабочих условиях м3

от 150 дo 50*106

Выходные сигналы постоянного тока, м/А (по выбору пользователя)

0 - 20  /  4 – 20 / 0 – 5

Выходные сигналы, последовательный интерфейс

RS-485

Напряжение питания переменного тока, В

187 – 230

Потребляемая мощность, Вт., не более

500

Электрическая мощность, потребляемая ИС-14.М (включая потребление воздухонагнетателя и обогрева шкафа уличного исполнения), ВТ., не более

1500

Масса, кг., не более

Датчик измерительный

Блок измерительный

Термопара ТХА



4

20

2

Габариты (диаметр/длина, высота, ширина), мм., не более

Датчик измерительный

Блок измерительный

Термопара ТХА



120;150;120

380; 600;210

60; 300; 60

Диаметр трубы/газохода для установки прибора, м.

от 0.5 до 20

Наличие прямых участков трубы до и после точки измерения

не  требуется

Диапазон рабочей температуры окружающей среды, оС

от минус 60 до плюс 50*

Температура измеряемой среды, оС

от 70 дo 800, опционально до 1000

Относительная влажность окружающего воздуха для блока измерительного, без конденсации, %, не более

99

Средний срок службы, лет

10

Средняя наработка на отказ. ч.

65000

* обеспечивается размещением блока измерительного в подогреваемом шкафу
