analysatorenOptisches Staubmessgerät SОМ-16
Verwendung
Das Staubmessgerät SOM-16 dient zur Messung der Massenkonzentration von Staub und der optischen Dichte in den Abgasen von Brennstoffverbrennungsanlagen, die mit einem beliebigen Brennstoff betrieben werden.
Vorteile
Kommt mit einem optischen Blassystem.
Der Betrieb von Elektrofiltern hat keinen Einfluss auf die Genauigkeit der Messungen.
Stromausgänge und Messbereiche über die Steuerung anpassbar.
Arbeitsprinzip
Das Funktionsprinzip des Gerätes basiert auf der Messung des Verlustes an optischer Leistung von LED-Strahlung beim Durchgang durch einen Gaskanal. Leistungsverluste sind auf die Absorption und Streuung von Licht durch feste Partikel zurückzuführen und hängen von der Staubkonzentration ab.
Das Staubmessgerät SOM-16 hat zwei Modifikationen: "SOM-16.D" und "SOM-16.M"
|
Parameter |
"SOM 16.D" |
"SOM 16.M" |
|
Temperatur des Messstoffes |
von 100 bis 250 С |
von 0 bis 800 С |
|
Abgaskanal durchmesser |
von 1 bis 4 м |
Von 0,5 bis 20 м
|
|
Verwertung |
Metallkanäle mit variabler Geometrie während des Betriebs |
Starre verstärkte Abzüge / Rohre |
|
Justierung |
Werkseinstellung |
Am Aufstellungsort |

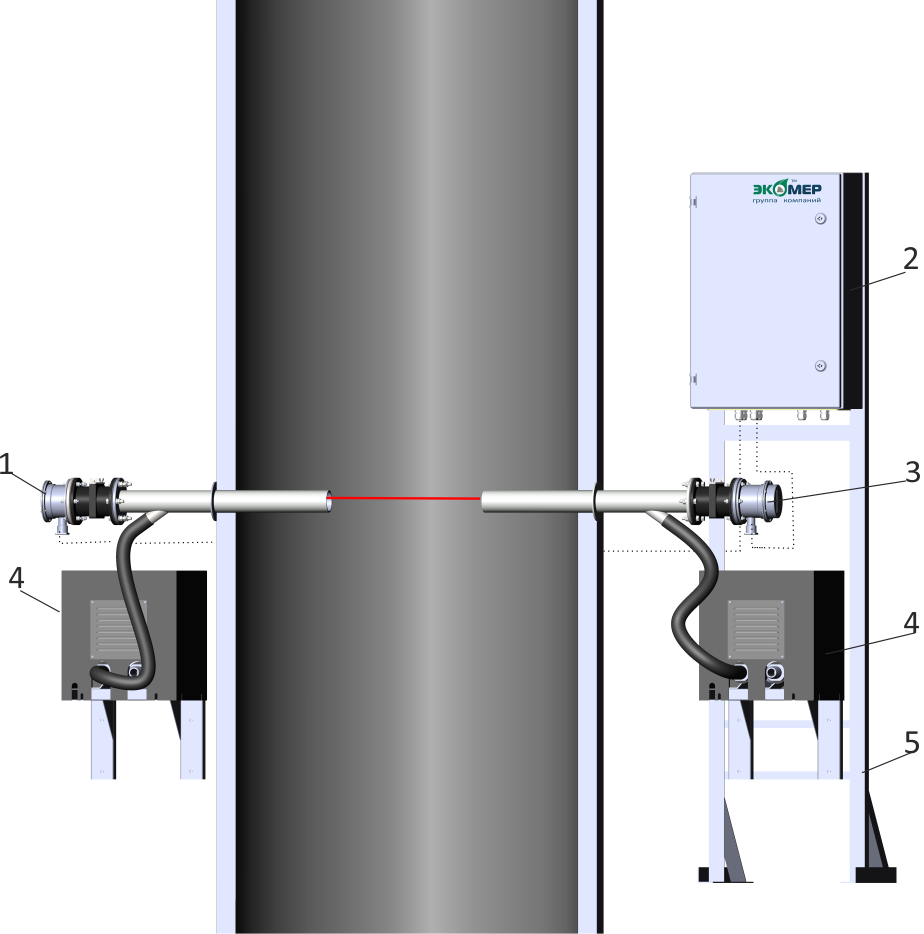

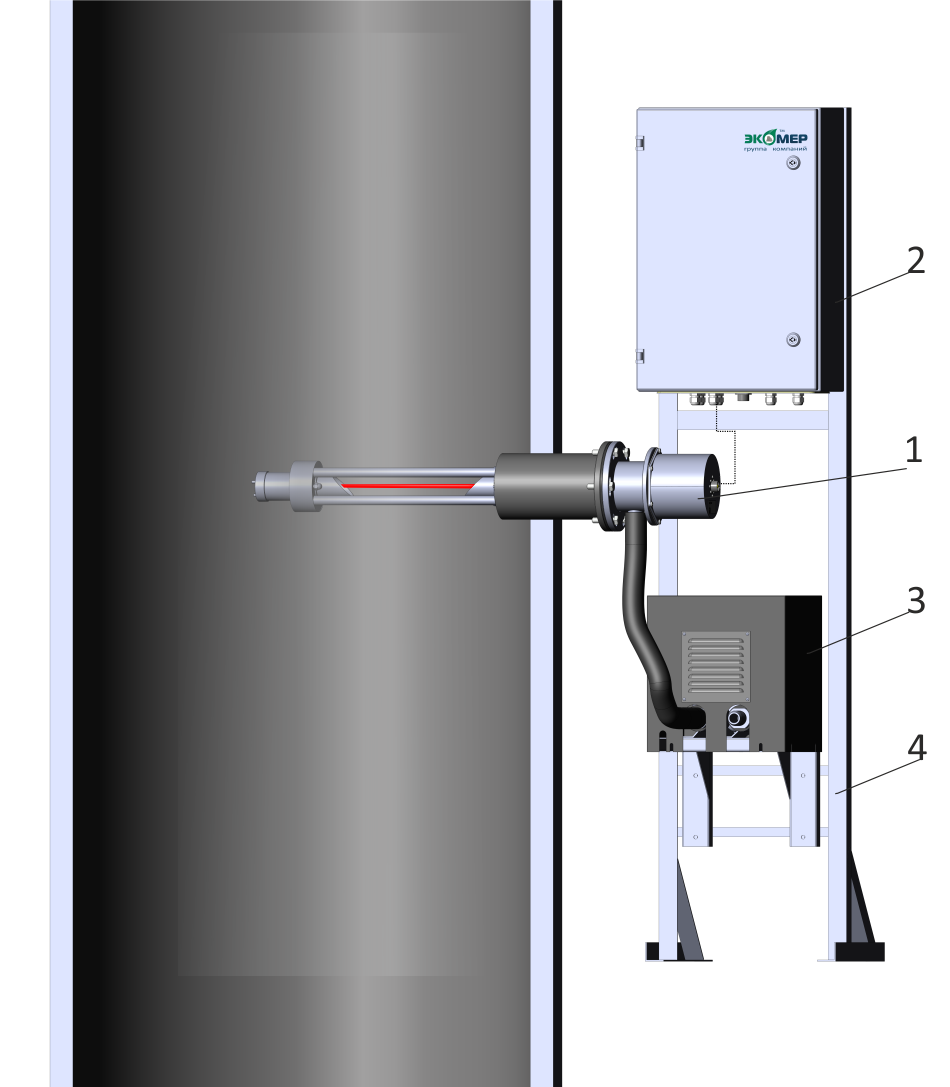

| Installationsschema SOM-16.D | Installationsschema SOM-16.M | ||
 |
1 – Messeinheit 2 - Anzeige- und Bedieneinheit 3 - Luftgebläse mit Luft-Filter |
 |
1.3 – Maßeinheit (Beleuchtungssystem, Lichtempfänger) 2 - Anzeige- und Bedieneinheit 4 – Luftgebläse mit Luftfilter 5 - Einbaurahmen (Option) |
Messtechnische Eigenschaften für SOM-16.M
|
Messbereich für Staubkonzentration |
Grundfehlerspanne |
||
|
Absolut |
Relativ |
||
|
von 0 bis 20 mg / m3 |
± 5 mg / m3 |
- |
|
|
von 20 bis 10 000 mg / m3 |
- |
± 20 |
|
|
von 10 bis 100 g / m3 |
Nicht standardisiert |
||
|
Messbereich der optischen Dichte |
|||
|
von 0 bis 0,7 |
± 0,014 |
- |
|
|
von 0,7 bis 3 |
- |
± 2 |
|
|
von 3 bis 4 |
- |
± 5 |
|
Technische Eigenschaften
|
Parameter |
Wert |
|
DC-Ausgangssignale, mA (vom Benutzer wählbar) |
0 - 20 / 4 – 20 / 0 – 5 |
|
Ausgangssignale, serielle Schnittstelle |
RS485 |
|
AC-Versorgungsspannung, V |
187 – 230 |
|
Leistungsaufnahme ohne Berücksichtigung des Verbrauchs der Luftgebläseeinheit, W, nicht mehr als |
50 |
|
Leistungsaufnahme der Luftgebläseeinheit, W, nicht mehr als |
700 |
|
Gewicht, kg, nicht mehr als Messsonde (SOM-16.D - 1 Stk.) Messsensoren (SОМ-16.M - 2St) Anzeige- und Bedieneinheit Luftgebläseeinheit |
13 10 20 21 |
|
Gesamtabmessungen (Durchmesser / Länge, Höhe, Breite), mm, nicht mehr als, Messfühler Maßeinheit Luftgebläseeinheit |
120;150;120 380; 600;210 350; 550; 320 |
|
Durchmesser der Rohre für die Installation, m |
von 0,5 bis 20 |
|
Das Vorhandensein von geraden Rohrabschnitten vor und nach der Messstelle |
nicht erforderlich |
|
Temperaturbereich der Arbeitsumgebung, °C |
von minus 60 bis plus 50 * |
|
Die Temperatur des analysierten Mediums beträgt nicht mehr als (SОМ-16.M), °C |
800 |
|
Die Temperatur des analysierten Mediums beträgt nicht mehr als (SОМ-16.D), °C |
250 |
|
Relative Luftfeuchtigkeit für Messblock, nicht kondensierend,%, nicht mehr als |
99 |
|
Durchschnittliche Lebensdauer, Jahre |
10 |
|
Mittlere Zeit zwischen Ausfällen, h |
65000 |
* Wird bereitgestellt, indem das Gerät in einen beheizten Schrank gestellt wird
